Warum IGBT -Module eine Kapselung erfordern

Das Kernziel der Kapselung des IGBT-Moduls besteht darin, den Konflikt zwischen hoher Leistungsdichte, Hochfrequenzwechsel und harten Betriebsumgebungen zu beheben. Durch die mehrdimensionale Optimierung des elektrischen Designs, des thermischen Managements und des mechanischen Schutzes ermöglichen moderne Verpackungstechnologien IGBT-Module, eine höhere Effizienz, eine längere Lebensdauer und eine stärkere Umweltanpassungsfähigkeit in Anwendungen wie neue Energiefahrzeuge und Schienenverkehr zu erzielen.

1. Elektrische Isolierung und Leistungsoptimierung

Die Kapselung isoliert den Chip von externen Schaltungen unter Verwendung von Isoliermaterialien wie Epoxidharz und Keramiksubstraten, wodurch Hochspannungsabbau und Leckage verhindert wird. Optimierte Paketstrukturen helfen dazu, die parasitären Parameter (z. B. Streunerinduktivität, Kapazität) zu verringern und so die Schaltgeschwindigkeit und Effizienz zu verbessern und gleichzeitig die elektromagnetische Interferenz (EMI) zu minimieren.

2. mechanischer Schutz und strukturelle Unterstützung

Fragile Chips sind in Schutzmaterialien wie Metallrahmen oder Plastikhüllen eingeschlossen, um Vibrationen, Auswirkungen und mechanischer Belastung zu widerstehen, wodurch das Risiko von physikalischen Schäden während des Transports oder Betriebs verringert wird. Der Einkapselungsprozess bietet auch standardisierte mechanische Schnittstellen für die einfache Installation und Montage.

3. Effizientes thermisches Management

Die Einkapselung verwendet hohe Wärmeleitfähigkeitsmaterialien (z. B. Kupfersubstrate, thermisches Fett), um die Wärme vom Chip schnell auf externe Kühlkörper zu übertragen. Einige Verpackungskonstruktionen wie DBC -Substrate (Direct Bond Copper) verbessern die Wärmeleitfähigkeit weiter, um sicherzustellen, dass die Übergangstemperatur innerhalb sicherer Grenzen bleibt (typischerweise ≤ 125 ° C).

4. Umweltschutz und verbesserte Zuverlässigkeit

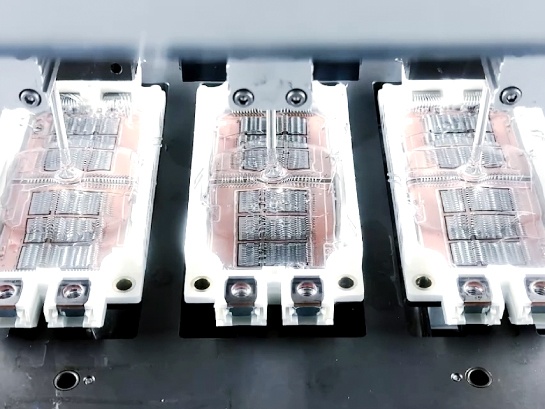

Versiegelungstechnologien wie Topf und hermetisches Schweißen isolieren das Modul aus Feuchtigkeit, Staub und korrosiven Gasen, die Chipkorrosion oder Kurzstrecken verhindern. Spezialisierte Einkapselungsmethoden (z. B. IPM - intelligente Leistungsmodule) können Temperatursensoren zum Übertemperaturschutz und die Verlängerung der Produktlebensdauer integrieren.

5. Modularität und Systemintegration

Standardisierte Einkapselung (z. B. TO-247, DIP) vereinfachen Verbindungen zu externen Schaltungen, unterstützen das Plug-and-Play-Design und reduzieren die Komplexität der Systementwicklung. Multi-Chip-integrierte Pakete (z. B. Sechs-in-Eins-Brückenmodule) reduzieren die Anzahl diskreter Komponenten weiter und ermöglichen mehr kompakteren Gerätelayouts.

Spezielle Anwendungen

Bei Motorkontrollern von Elektrofahrzeugen muss die Einkapselung extreme Temperaturzyklen von -40 ° C bis +150 ° C ertragen. Industriewechselrichter erfordern eine Kapselung, die hoher Luftfeuchtigkeit und Staub widersteht, während Photovoltaik -Wechselrichter UV -alternde Herausforderungen gegenüberstehen. Verschiedene Einkapselungstechnologien wie Pressemittel- und Löttypen werden basierend auf Anwendungsbedürfnissen, Ausgleichsleistung und Kosten ausgewählt.

HOLS Automatisierung bietet IGBT-Modul-Kapselungsautomation-Lösungen für Kfz-Qualität. Mit umfangreicher Branchenerfahrung und einer Vielzahl erfolgreicher Fälle bieten wir maßgeschneiderte Designdienste an, die auf bestimmte Anwendungsszenarien zugeschnitten sind.
