Kernsysteme des Intelligent Chassis

Heutzutage werden Autos immer intelligenter. Während wir oft über Spitzentechnologien wie autonomes Fahren und intelligente Cockpits sprechen, erlebt das Fahrwerk des Autos – die Kernkomponente, die für die „Bewegung“ verantwortlich ist – eine stille, aber tiefgreifende Revolution. Traditionell war das Chassis ein passives System aus Stahl, Hydraulikleitungen und mechanischen Verbindungen, das jeden Befehl des Fahrers getreu ausführte. Mit dem Aufkommen des Intelligent Chassis haben Fahrzeuge jedoch die Fähigkeit erhalten, ihre eigene Dynamik wahrzunehmen, zu verarbeiten und zu optimieren. Es fungiert als „intelligentes Skelett“ des Fahrzeugs und dient als unverzichtbare physische Grundlage für fortschrittliche Fahrerassistenzsysteme und zukünftiges autonomes Fahren.

Ein intelligentes Chassis ist kein einzelnes Stück magischer Technologie, sondern das Ergebnis der Synergie mehrerer Kernsysteme. Seine Intelligenz beruht in erster Linie auf der umfassenden Innovation von drei Kernsystemen: Intelligentes Bremsen (Brake-by-Wire), Intelligente Lenkung (Steer-by-Wire) und Intelligente Federung (Suspension-by-Wire) . Gemeinsam heben sie Fahrsicherheit, Fahrkomfort und Fahrspaß auf ein neues Niveau.

Kernstück Eins: Das intelligente Bremssystem – ein schnellerer und präziserer Sicherheitswächter

Bremsen ist die letzte Verteidigungslinie für die Fahrzeugsicherheit. Herkömmliche Bremssysteme basieren auf dem Fußdruck des Fahrers, der hydraulisch auf die Räder übertragen wird. Dieser Prozess ist zwar zuverlässig, weist jedoch inhärente physikalische Verzögerungen und Leistungsübertragungsverluste auf.

Das intelligente Bremssystem, Brake-by-Wire genannt, verändert dieses Modell grundlegend. Die derzeit gängige und hocheffiziente Lösung ist das One-Box Integrated Brake-by-Wire-System . Sein Funktionsprinzip kann einfach als „ Signalsteuerung, Motorausführung “ verstanden werden:

1. Signalwahrnehmung : Wenn Sie das Bremspedal betätigen, messen mit dem Pedal verbundene Sensoren präzise die Tiefe und Geschwindigkeit Ihres Drucks. Anstatt jedoch Bremsflüssigkeit direkt zu verdrängen, wandeln sie diesen „Bremswunsch“ in ein elektronisches Signal um.

2. Intelligente Entscheidungsfindung : Dieses Signal wird sofort an das elektronische Steuergehirn (ECU) des Fahrzeugs übertragen. Das Steuergerät synthetisiert große Mengen an Informationen – etwa die aktuelle Geschwindigkeit, die Drehzahl jedes Rads und ob die Karosserie ins Schleudern gerät –, um innerhalb von Millisekunden den sinnvollsten und effektivsten Bremskraftverteilungsplan zu berechnen.

3. Präzise Ausführung : Das Steuergerät steuert direkt einen Hochleistungsmotor, der eine Hydraulikpumpe antreibt, um schnell einen präzisen Bremsdruck aufzubauen und ihn an alle vier Räder zu verteilen.

Die Vorteile dieses Systems liegen auf der Hand:

• Erhöhte Sicherheit : Der Motordruckaufbau erfolgt viel schneller als bei herkömmlichen Vakuumverstärkern, wodurch die Reaktionszeit bei Notbremsungen möglicherweise um Hunderte von Millisekunden verkürzt wird. Dieser „Moment“ kann entscheidend für die Vermeidung von Unfällen sein. Es ist auch von entscheidender Bedeutung für die zuverlässige und präzise Ausführung der Funktionen der automatischen Notbremsung (AEB).

• Erhöhte Reichweite : Bei Elektrofahrzeugen kann es nahtlos mit dem Elektroantriebssystem koordiniert werden. Beim Bremsen priorisiert das System die Nutzung des Motors zur Energierückgewinnung (Umwandlung kinetischer Energie in elektrische Energie) und betätigt die mechanischen Bremsen nur bei Bedarf. Dadurch wird die Energieeffizienz deutlich verbessert und die Reichweite effektiv verlängert.

• Optimiertes Erlebnis : Da das Pedal von der Bremskraft „entkoppelt“ ist, kann das Bremspedalgefühl per Software frei eingestellt werden. Es kann das sensible, direkte Gefühl eines Sportwagens oder das weiche, lineare Gefühl eines komfortorientierten Fahrzeugs vermitteln.

Kernstück zwei: Das intelligente Lenksystem – ein flexibler und befreiender Steuerungsinnovator

Das Lenkrad ist die direkteste Kommunikationsverbindung zwischen Fahrer und Fahrzeug. Herkömmliche Lenksysteme nutzen eine starre mechanische Verbindung über eine Lenksäule und eine Zahnstange; Die Räder drehen sich genau so stark, wie das Lenkrad gedreht wird.

Das intelligente Lenksystem, kurz Steer-by-Wire genannt, durchbricht diese starre Verbindung. Es ersetzt die physische Lenksäule zwischen Lenkrad und Vorderrädern durch eine vollständige Kette der elektrischen Signalübertragung und -ausführung:

1. Absichtliche Interpretation : Das Lenkrad wird zum hochpräzisen Signalgeber. Beim Drehen erfassen Sensoren den Winkel und das Drehmoment und senden diese Signale an die Steuereinheit.

2. Berechnung und Rückmeldung : Basierend auf Informationen wie Fahrzeuggeschwindigkeit und Fahrmodus berechnet das Steuergerät den erforderlichen Lenkwinkel für die Räder. Gleichzeitig erzeugt es eine simulierte „Straßengefühl“-Rückkopplungskraft, die über einen Rückkopplungsmotor im Lenkrad an den Fahrer übertragen wird und so ein realistisches Fahrgefühl gewährleistet.

3. Unabhängige Ausführung : Der Lenkbefehl wird letztendlich unabhängig von einem am Lenkmechanismus installierten Motor ausgeführt, der die Räder zum Drehen antreibt.

Diese Transformation eröffnet neue Möglichkeiten:

• Freier Raum und Design : Der Wegfall der Lenksäule bietet große Freiheit bei der Innengestaltung und ermöglicht zukünftige Kabinenkonzepte wie einziehbare Lenkräder und optimierte Beinfreiheit.

• Personalisiertes Fahrerlebnis : Das Lenkgefühl ist nicht mehr festgelegt. Es kann zum Parken sehr leicht und für Hochgeschwindigkeitsfahrten automatisch schwerer gemacht werden, um die Stabilität zu verbessern. Auch die Lenkübersetzung kann variabel sein, bei niedrigen Geschwindigkeiten agil und bei hohen Geschwindigkeiten stabil.

• Grundlage für autonomes Fahren : Es bietet einen direkten Kanal für autonome Fahrsysteme zur Steuerung der Fahrzeuglenkung und bildet die Grundlage für alle Quersteuerungsfunktionen wie automatisiertes Parken und Spurhaltung.

Kern drei: Das intelligente Federungssystem – das sanfte und komfortable Straßeneisen

Das Federungssystem verbindet die Räder mit der Fahrzeugkarosserie und wirkt sich direkt auf die Stoßdämpfung und Kurvenunterstützung aus. Die Steifigkeit herkömmlicher Fahrwerksfedern und die Dämpfung von Stoßdämpfern sind fest vorgegeben oder verändern sich passiv.

Das intelligente Federungssystem ist ein „aktives Wahrnehmungs- und Anpassungssystem“. Die technologisch ausgereifteste und am weitesten verbreitete Kombination ist derzeit „Luftfedern + CDC-Stoßdämpfer (Continuous Damping Control)“.

1. Ständige Wahrnehmung : Ein über den Körper verteiltes Netzwerk von Sensoren überwacht kontinuierlich Körpergröße, Beschleunigung und Radbewegung.

2. Anpassung auf Millisekundenebene : Die Steuereinheit führt Berechnungen hunderte Male pro Sekunde durch. Wenn eine holprige Straße erkannt wird, werden die Stoßdämpferventile sofort geöffnet, wodurch die Dämpfung abgeschwächt wird, um Stöße effizient abzufedern. Wenn es eine schnelle Kurvenfahrt oder einen Notspurwechsel erkennt, veranlasst es das Schließen der Ventile und versteift die Luftfedern, wodurch eine starke seitliche Abstützung gewährleistet wird, um ein Wanken der Karosserie zu unterdrücken.

3. Multifunktionserweiterung : Über die dynamische Anpassung hinaus können Luftfedern auch die Gesamtfahrhöhe anpassen, indem sie die Karosserie bei hohen Geschwindigkeiten absenken, um den Luftwiderstand zu verringern, und das Fahrgestell im Gelände anheben, um die Leistungsfähigkeit zu verbessern.

Sein Wert macht sich direkt im Fahr- und Fahrerlebnis bemerkbar:

• Den Kuchen haben und ihn auch essen : Der traditionelle Konflikt zwischen Komfort und Handhabung wird hervorragend gelöst. Unabhängig von den Straßenverhältnissen ist er bestrebt, die Räder fest auf dem Boden und die Kabine stabil zu halten.

• Intelligente Szenario-Anpassung : Es kann den gesamten Federungscharakter mit einer Taste auf der Grundlage verschiedener Fahrmodi (Komfort, Sport, Offroad) umschalten und automatisch eine ebene Fahrhöhe aufrechterhalten, um eine gleichbleibende Fahrhaltung zu gewährleisten, unabhängig davon, ob voll beladen oder leer.

Systemsynergie: Die ultimative Form des intelligenten Chassis

Die Stärke einzelner Systeme ist nur das Fundament. Die höchste Errungenschaft des intelligenten Fahrwerks liegt in der Synergie . Über einen übergeordneten Chassis Domain Controller können die Brems-, Lenk- und Federungssysteme Informationen austauschen und unter einheitlicher Steuerung koordiniert werden.

Zum Beispiel während eines Notfall-Ausweichmanövers:

1. Das Lenksystem führt einen schnellen Lenkbefehl aus.

2. Das Bremssystem übt sofort eine präzise Bremskraft auf das innere Hinterrad aus und erzeugt so ein Giermoment, das dem Fahrzeug hilft, schneller und stabiler zu fahren.

3. Das Federungssystem unterstützt die äußeren Räder stark und minimiert so das Wanken der Karosserie weitestgehend.

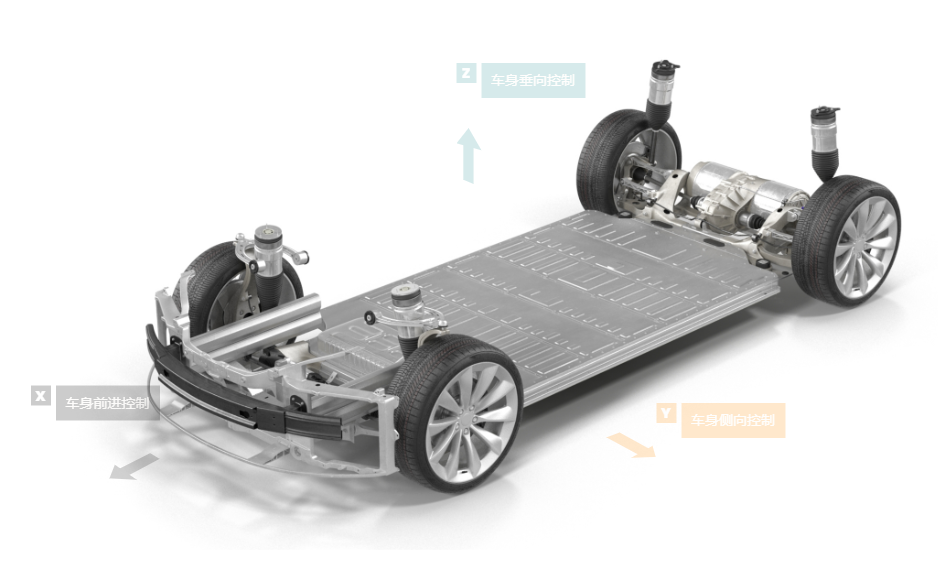

Diese Reihe komplexer Vorgänge wird in Sekundenschnelle in nahtloser Harmonie ausgeführt, wobei Stabilität und Sicherheit weit über die Grenzen menschlicher Vorgänge hinausgehen. Diese integrierte, dreidimensional (lateral, longitudinal, vertikal) koordinierte Steuerung markiert die offizielle Entwicklung des Automobilchassis von einem „passiven Ausführungsmechanismus“ zu einem „aktiven intelligenten Träger“.

Abschluss

Die Entwicklung der Kernsysteme des intelligenten Fahrwerks zeigt deutlich den technologischen Weg für die Transformation von Automobilen von traditionellen mechanischen Produkten zu hochintelligenten mobilen Endgeräten auf. Brake-by-Wire, Steer-by-Wire und Suspension-by-Wire definieren als die drei Säulen die Standards für Fahrzeugsicherheit, Effizienz und Erlebnis neu. Ihre Reife und breite Akzeptanz stellen einen soliden und entscheidenden Schritt in der intelligenten Transformation der Automobilindustrie dar.
